Hardware Design Methodology 硬件设计方法

1、硬件需求说明书

硬件需求说明书是描写硬件开发目标，基本功能、基本配置，主要性能指标、运行环境、约束条件以及成本和进度等要求，它的要求依据是产品规格说明书和系统需求说明书。它是硬件总体设计和制订硬件开发计划的依据，具体编写的内容有：系统工程组网及使用说明、硬件整体系统的基本功能和主要性能指标、硬件分系统的基本功能和主要性能指标以及功能模块的划分等。

1. 需要对整个产品的需求包有所了解
2. 需要做好竞争分析

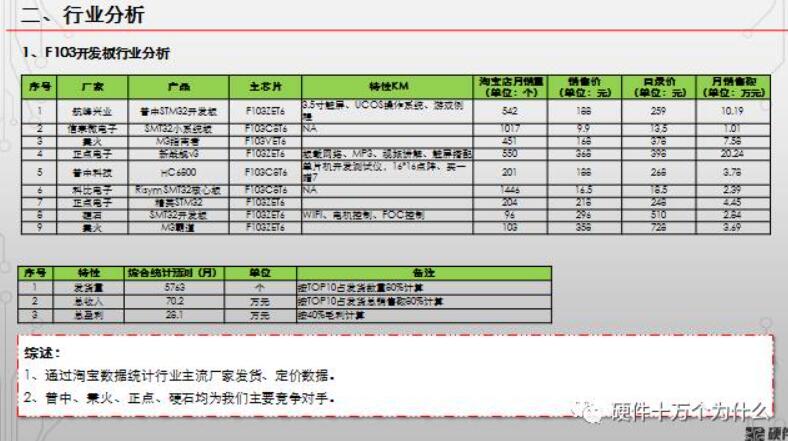

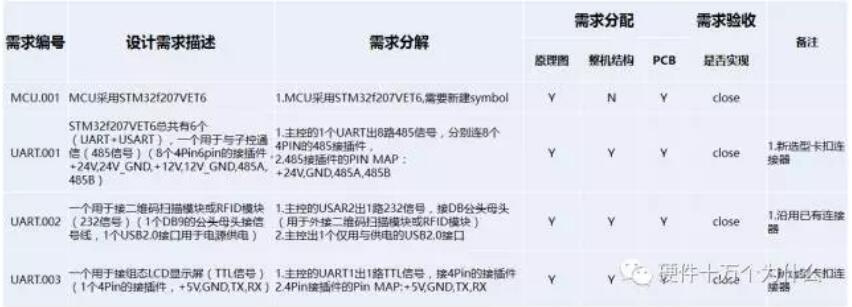

3. 需要做好需求跟踪 竞品分析 需求跟踪表

2、硬件总体设计报告

硬件总体设计报告是根据需求说明书的要求进行总体设计后出的报告，它是硬件详细设计的依据。编写硬件总体设计报告应包含以下内容：系统总体结构及功能划分，系统逻辑框图、组成系统各功能模块的逻辑框图，电路结构图及单板组成，单板逻辑框图和电路结构图，以及可靠性、安全性、电磁兼容性讨论和硬件测试方案等。 要点：这部分内容需要强调结构、单板功能模块的划分，EMC、安规、可靠性、环境、背板等维度的整机的考虑。所谓硬件架构设计，往往就是在这个环节考验驾驭整个硬件系统的能力。例如背板的网络拓扑是否合理，最终影响这个硬件产品的长远规划、升级潜力、成本空间、兼容性等问题。

3、单板总体设计方案

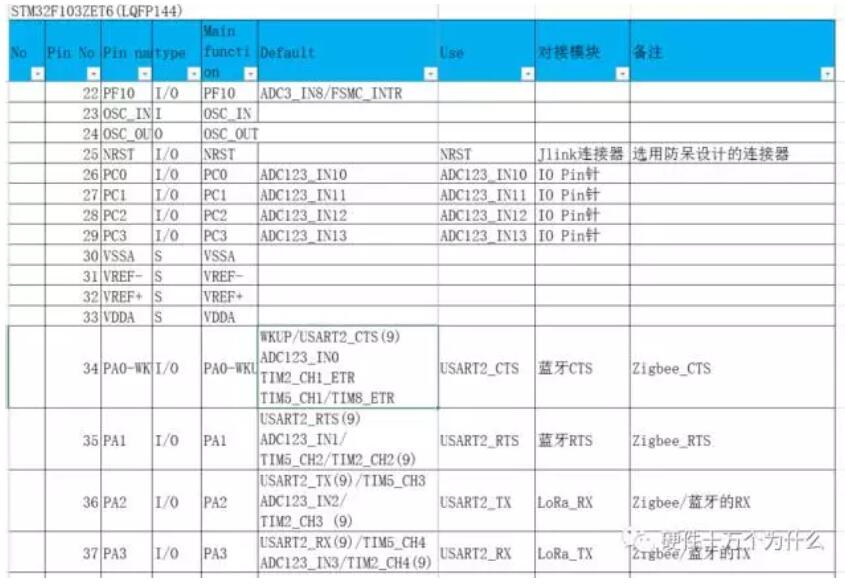

在单板的总体设计方案定下来之后应出这份文档，单板总体设计方案应包含单板版本 号，单板在整机中的位置、开发目的及主要功能，单板功能描述、单板逻辑框图及各功能模 块说明，单板软件功能描述及功能模块划分、接口简单定义与相关板的关系，主要性能指标、功耗和采用标准。 要点： 一、单板框图应该说明清楚连线的规格、器件的规格、尽量与预布局保持一致，便于发现带宽、容量、走线、功耗、散热、电源等维度的问题。 二、不要教条的认为，写总体设计方案就是套模板。而是针对关键风险和关键技术需要有针对性的深入研究和撰写。 总体框图 MCU的IO管脚定义和接口分配表

4、单板硬件详细设计

在单板硬件进入到详细设计阶段，应提交单板硬件详细设计报告。在单板硬件详细设计 中应着重体现：单板逻辑框图及各功能模块详细说明，各功能模块实现方式、地址分配、控制方式、接口方式、存贮器空间、中断方式、接口管脚信号详细定义、时序说明、性能指标、指示灯说明、外接线定义、可编程器件图、功能模块说明、原理图、详细物料清单以及单板测试、调试计划。有时候一块单板的硬件和软件分别由两个开发人员开发，因此这时候单板硬件详细设计便为软件设计者提供了一个详细的指导，因此单板硬件详细设计报告至关重要。尤其是地址分配、控制方式、接口方式、中断方式是编制单板软件的基础，一定要详细写出。

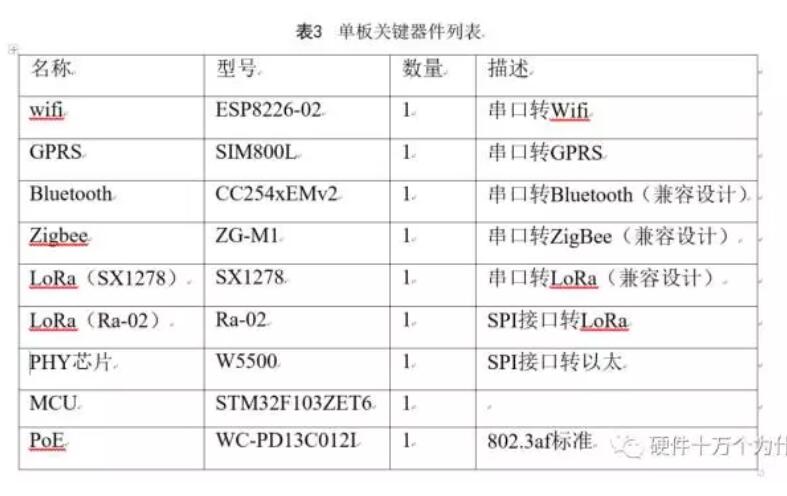

电源树设计 关键器件

5、单板硬件过程调试报告

焊接调试报告 改版记录跟踪表

开发过程中，每次所投PCB板，工程师应提交一份过程文档，以便管理阶层了解进度，进行考评，另外也给其他相关工程师留下一份有参考价值的技术文档。每次所投PCB板时应制作此文档。这份文档应包括以下内容：单板硬件功能模块划分，单板硬件各模块调试进度，调试中出现的问题及解决方法，原始数据记录、系统方案修改说明、单板方案修改说明、器件改换说明、原理图。 要点：发现的问题及时记录，特别是改版需求记录。

6、单板系统联调报告

在项目进入单板系统联调阶段，应出单板系统联调报告。单板系统联调报告包括这些内容：系统功能模块划分、系统功能模块调试进展、系统接口信号的测试原始记录及分析、系统联调中出现问题及解决、调试技巧集锦、整机性能评估等。

7、单板硬件测试报告

在单板调试完之后，申请内部验收之前，应先进行自测以确保每个功能都能实现，每项指标都能满足。自测完毕应出单板硬件测试文档，单板硬件测试文档包括以下内容：单板功能模块划分、各功能模块设计输入输出信号及性能参数、各功能模块测试点确定、各测试参考点实测原始记录及分析、板内高速信号线测试原始记录及分析、系统I/O口信号线测试原始记录及分析，整板性能测试结果分析。

8、硬件信息库

为了共享技术资料，我们希望建立一个共享资料库，每一块单板都希望将的有价值有特色的资料归入此库。硬件信息库包括以下内容：典型应用电路、特色电路、特色芯片技术介绍、特色芯片的使用说明、驱动程序的流程图、源程序、相关硬件电路说明、PCB 布板注意事项、单板调试中出现的典型及解决、软硬件设计及调试技巧。
